Новая усиленная переходная втулка 135‑42: три ключевые технологии для работы в экстремальных условиях
При проходке горных выработок стандартные державки резцов 38 (диаметр хвостовика 38 мм) при ударных нагрузках от твердых пород, абразивном воздействии угольной пыли и переменных нагрузках склонны к износу, расширению посадочного отверстия и выходу из строя. Это приводит к частым остановкам оборудования, резкому росту затрат и низкой производительности работ.
Представляем новую державку резца 135‑42 (диаметр хвостовика 42 мм, далее – державка под хвостовик 42). В ней реализованы три прорывные технологии, которые решают существующие проблемы и обеспечивают высокоэффективное и долговременное разрушение пород.

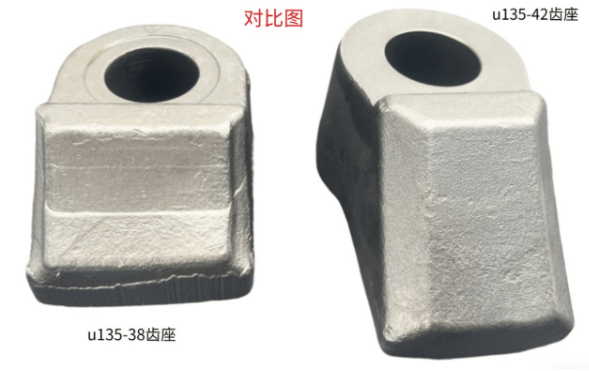

Сравнительная таблица державок резцов 38 и 42
Прорывная технология повышения износостойкости
Новое изделие реализует прорывную комплексную технологию износостойкости на основе двойного усиления: высокотвердое износостойкое легированное покрытие + основа, полученная точной ковкой.

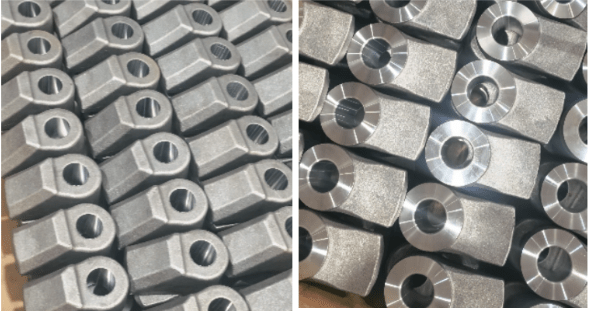

Основа изготовлена из высокопрочной легированной стали 42CrMo, формование выполняется за один цикл методом теплой и горячей ковки. Металлическая структура плотная, практически без внутренних дефектов.
На ключевые зоны износа наносится износостойкий слой на никелевой основе с карбидом вольфрама, твердость достигает HRC ≥ 65. Он противостоит интенсивному абразивному износу частицами породы, износостойкость более чем на 50 % выше по сравнению со стандартными державками резцов.
Конструкция с расширенным защитным буртом увеличивает площадь контакта державки с породой, рассеивает концентрированные ударные нагрузки по большой поверхности, обеспечивая равномерное распределение напряжений и снижая риск выхода детали из строя.

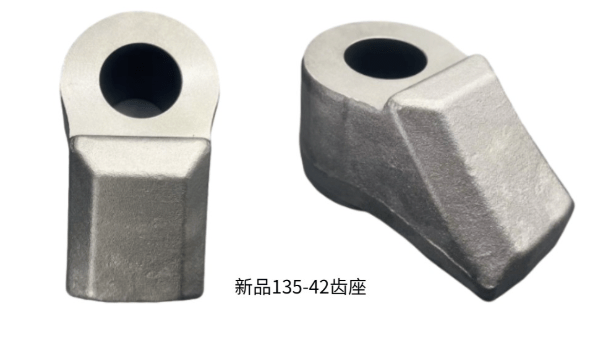

New 135-42 Toza
Практические замеры показывают, что при проходке в условиях полуугольно‑породных и твердых пород ресурс новой державки резца на 30‑40 % выше, чем у аналогичных изделий на рынке. Значительно сокращается частота замен и уменьшаются потери от простоев оборудования.
Надежная технология фиксации во внутреннем отверстии
Выход из строя державки резца часто приводит к недостаточной силе зажима резца, что вызывает люфт, эксцентриковый износ и даже излом хвостовика. Это существенно увеличивает эксплуатационные расходы.
Державка резца 135‑42 имеет цельнокованую конструкцию фиксации:
Державка и фиксирующие канавки формируются за один цикл, отсутствуют стыковые зазоры;
Конструкция дугообразной фиксирующей поверхности позволяет ограничить радиальный люфт резца в пределах 0,5 %. Частота излома и выпадения хвостовика снижается на 80 %, гарантируя непрерывную высокоэффективную проходку.
Адаптация к экстремальным условиям эксплуатации, универсальная совместимость, высокая прочность и долговечность
Материал: легированная сталь 42CrMo с износостойким покрытием. Выдерживает температурный диапазон от ‑20 °C до +120 °C, повышенную запыленность, влажность и слабую коррозию, не подвержена ржавлению и деформации.

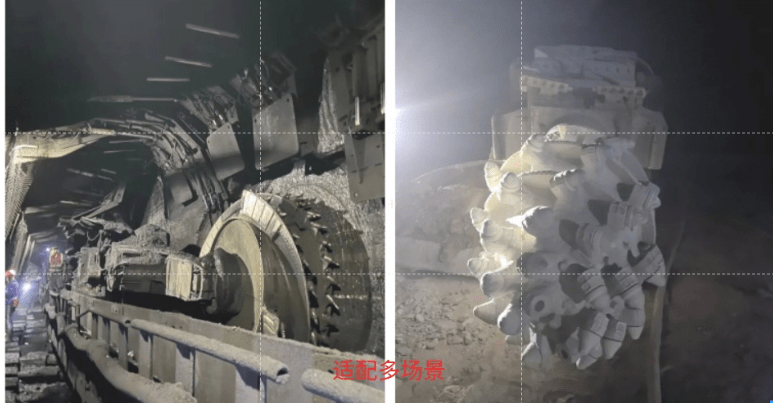

Совместимые резцы и области применения: стандартный диаметр хвостовика 135‑42, подходит для резцов серии U135. Совместимо с проходческими комбайнами и угольными комбайнами основных производителей. Применяется при комплексной механизации угледобычи, проходке горных выработок, строительстве тоннелей и других задачах, готово к установке и эксплуатации.
Подходит для широкого спектра условий эксплуатации
Ударопрочность: оптимизированная силовая конструкция, точная сварка дуговым швом. Выдерживает крутящий момент 15 кН·м, не появляются трещины и деформации при работе в пластах твердых пород и породных прослойках.
Новая переходная втулка 135‑42 благодаря трем ключевым преимуществам помогает заказчикам повысить производительность строительных работ за счет долговременной и надежной прочности изделия.
