Правила подбора и эксплуатационной защиты режущих резцов для разных типов углепородных пластов

В связи с распространенными неисправностями режущих резцов при эксплуатации (износ, поломка, отслоение головки, коррозия) разработаны соответствующие нормы подбора и меры защиты резцов с учетом физических свойств различных углепородных пластов (твердость, содержание пустой породы, влажность и т.д.). Данные решения эффективно увеличивают ресурс работы резцов и повышают производительность резки. Ниже представлены детальные рекомендации:

I. Мягкий угольный пласт (коэффициент крепости f≤3, отсутствие пустой породы или небольшое количество мягкой породы)

(I) Правила подбора

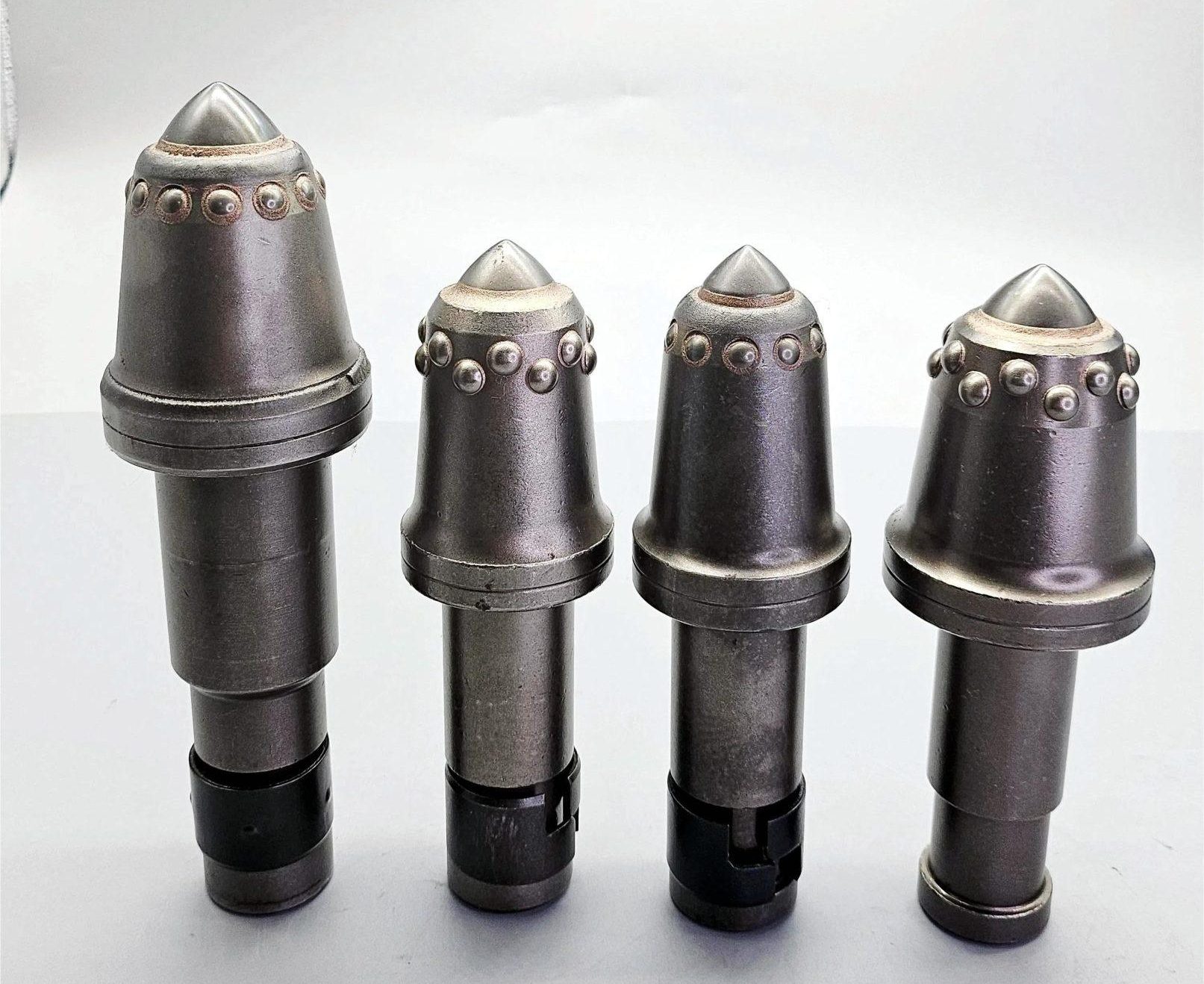

Материал головки: выбирать твердосплавные головки со сбалансированной вязкостью и достаточной износостойкостью (марка YG11C). Не стоит стремиться к сверхвысокой твердости, чтобы исключить сколы из-за чрезмерной хрупкости материала. Предпочтение отдавать коническим головкам с острыми режущими кромками для снижения риска адгезионного износа.

Материал корпуса резца: легированная сталь 42CrMo с закалкой и отпуском для обеспечения необходимой вязкости, предотвращающей усталостные поломки при переменных нагрузках во время резки. Поверхность корпуса оцинковывают или хромируют для защиты от ржавчины в влажных подземных условиях.

Конструктивный подбор: резцы с коротким корпусом и большим углом резки уменьшают площадь контакта с углем, снижают адгезионный износ и сопротивление резке, обеспечивая плавную работу.

(II) Меры защиты

Регулировать скорость резки: слишком высокая скорость приводит к прилипанию угольных частиц к головке и образованию углублений адгезионного износа. Регулярно очищать поверхность резцов, для удаления шлама использовать промывку под высоким давлением воды.

При монтаже соблюдать точный угол установки резца (угол резки 30–45°), плотно затягивать крепежные болты, чтобы исключить неравномерную нагрузку и локальный усиленный износ корпуса.

Периодически проверять целостность антикоррозионного покрытия корпуса. При обнаружении повреждений сразу наносить защитное антикоррозионное средство для предотвращения коррозии во влажной среде.

II. Среднетвердый угольный пласт (коэффициент крепости 3＜f≤6, небольшое содержание твердой пустой породы, коэффициент крепости породы f≤8)

(I) Рекомендации по подбору

Материал головки: Твердосплавные головки повышенной твердости и износостойкости (марки YG15, YG16). Режущая кромка головки укреплена для повышения сопротивления ударному и абразивному износу при нагрузках от резки пустой породы.

Материал корпуса резца: Высокопрочная легированная сталь с комплексной термообработкой (закалка + отпуск), обеспечивающей баланс твердости и вязкости (твердость HRC45–50), снижая вероятность усталостных и хрупких поломок. Основание хвостовика выполнено с плавным скруглением для снижения концентрации напряжений.

Конструктивный подбор: Конические или ножевые резцы со средней длиной корпуса. Соединение головки и корпуса производится методом вакуумной пайки для увеличения прочности шва и предотвращения отслоения головки. Для отдельных условий подходят резцы с накладными износостойкими сплавными полосами, улучшающими сопротивление боковому износу.

(II) Меры эксплуатационной защиты

Оптимизировать траекторию резки, по возможности избегать крупных включений пустой породы. При невозможности обхода снизить скорость резки для уменьшения разрушающего воздействия ударных нагрузок на головку и корпус.

Регулярно проверять целостность паяного шва. При обнаружении трещин или окисления шва резец немедленно заменить во избежание отслоения головки. Одновременно контролировать износ держателя резца; при деформации держателя произвести ремонт или замену, чтобы исключить нарушение угла резки инструмента.

Применять методику периодической перестановки резцов: менять местами инструменты с участков повышенных и пониженных нагрузок для равномерного распределения износа и увеличения общего ресурса комплекта резцов.

III. Твердый угольный пласт (коэффициент крепости f＞6, повышенное содержание пустой породы и прослоек твердых пород, коэффициент крепости породы f＞8)

(I) Рекомендации по подбору

Материал головки: сверхтвердые твердосплавные головки (марки YG20, YT15) или головки с композитным покрытием (TiN, TiC). Они значительно повышают твердость, износостойкость и ударопрочность, выдерживая интенсивный абразивный износ и удары при резке твердых пород.

Материал корпуса резца: высокопрочная износостойкая легированная сталь с добавлением хрома, молибдена, ванадия. Глубокая закалка с низкотемпературным отпуском увеличивает общую прочность и вязкость корпуса, предотвращая ударные поломки. Поверхность корпуса наплавлена износостойким сплавом для дополнительной защиты от истирания.

Конструктивный подбор: предпочтение ножевым резцам с широкой прочной режущей кромкой для рассеивания нагрузки резки. Обтекаемая форма головки снижает сопротивление при резке. Используется высокочастотная индукционная пайка, обеспечивающая плотный шов с высокой прочностью сцепления. После пайки проводят выдержку для снятия внутренних напряжений.

(II) Меры эксплуатационной защиты

Установить оборудование для контроля нагрузки резки, отслеживать колебания нагрузки в реальном времени и исключать работу с перегрузкой. При необходимости прослойки твердых пород обработать методом предварительного трещинообразующего взрывания для снижения ударных нагрузок на резцы.

Сократить периодичность проверки резцов. После каждого цикла резки осматривать головку на износ и сколы, корпус – на трещины. При выявлении дефектов сразу заменять инструмент, чтобы обломки резцов не повредили держатели и комплексное угледобывающее оборудование.

Оптимизировать систему смазки: наносить высокотемпературную износостойкую смазку в зоне контакта резца с держателем для снижения трения и износа. Также усилить подземную вентиляцию и осушение воздуха, уменьшить влажность среды для замедления коррозии.

IV. Коррозионно-агрессивные условия шахты (высокая влажность, кислая шахтная вода, повышенное содержание солей)

(I) Рекомендации по подбору

Защита корпуса резца: выбирать корпуса из нержавеющей стали или наносить многослойное антикоррозионное покрытие на обычные стальные корпуса (фторуглеродное, керамическое покрытие и др.) для повышения стойкости к электрохимической и химической коррозии. Не допускается использование корпусов из обычной углеродистой стали из-за быстрого появления ржавчины.

Головка и паяной шов: твердосплавные головки с высокой коррозионной стойкостью. Для пайки применяют коррозионностойкие припои, после пайки выполняют герметизацию от коррозии, чтобы предотвратить просачивание шахтной воды в зазоры шва, усугубляющее коррозию и распространение трещин.

(II) Меры эксплуатационной защиты

После завершения работ сразу очищать поверхность резцов от шахтной воды и углепородных частиц, протирать насухо и наносить антикоррозионную смазку для изоляции агрессивных сред.

Регулярно проверять целостность антикоррозионного покрытия резцов. При повреждении или отслоении покрытия сразу восстанавливать защитный слой или заменять резец. Одновременно оптимизировать технологию очистки шахтной воды для снижения кислотности и концентрации солей, уменьшая коррозионное воздействие на источнике.
