Предельная несущая способность разборного резца! Глубоко разберите логику нагрузок при роторном бурении, чтобы сократить изломы и сколы зубьев
«За одну ночь сломалось двенадцать резцов: разрушены головки из твердого сплава, погнуты хвостовики – низкое качество или неверный подбор?»
Подобные проблемы часто встречаются на объектах роторного бурения. За этими отказами стоит один и тот же ключевой параметр – предельная несущая способность резца.
В данной статье с технической точки зрения разбираются определение, факторы влияния и логика адаптации под условия эксплуатации предельной несущей способности, что служит ориентиром при выборе резцов и подборе под конкретные геологические условия.
Что такое предельная несущая способность резца?

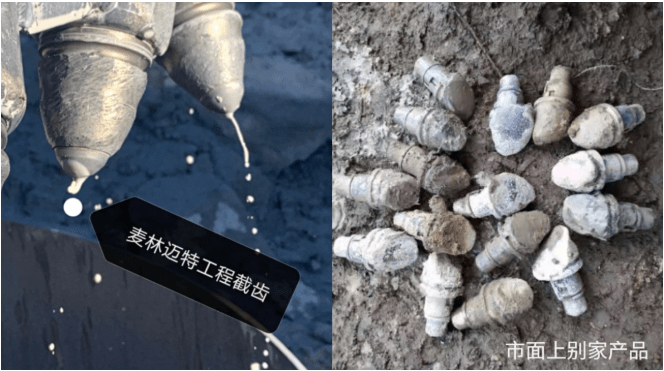

Сравнительная диаграмма:Слева – резец компании Melinmat.Справа – аналогичный резец с рынка.
Предельная несущая способность резца – это максимальный порог нагрузки, при котором изделие не получает пластических деформаций, изломов и отслоения твердого сплава при совместном действии статических и динамических напряжений. В отличие от номинальной нагрузки данное значение является критическим показателем безопасности и делится на два параметра: статический и динамический.
Статическая предельная несущая способность – максимальная нагрузка, при которой головка сплава и хвостовик сохраняют целостность при постоянном давлении в лабораторных условиях, это ключевой заводской параметр.
Динамическая предельная несущая способность – комплексный показатель несущей способности, имитирующий реальные условия роторного бурения с суммированием ударных, переменных и крутящих нагрузок. Он напрямую определяет стойкость резца к выходу из строя в сложных пластах.
При штатном ведении строительных работ рекомендуется поддерживать долгосрочную рабочую нагрузку резца в диапазоне 60–75 % от предельной несущей способности. Это позволяет сохранить запас прочности и предотвратить мгновенную перегрузку при внезапных ударах.
Ключевые факторы, определяющие предельную несущую способность резца
Предельная несущая способность резца обусловлена тремя составляющими: материал, технология обработки и конструкция. Именно это является причиной различий характеристик изделий разных производителей.
Качество стали и режим термообработки

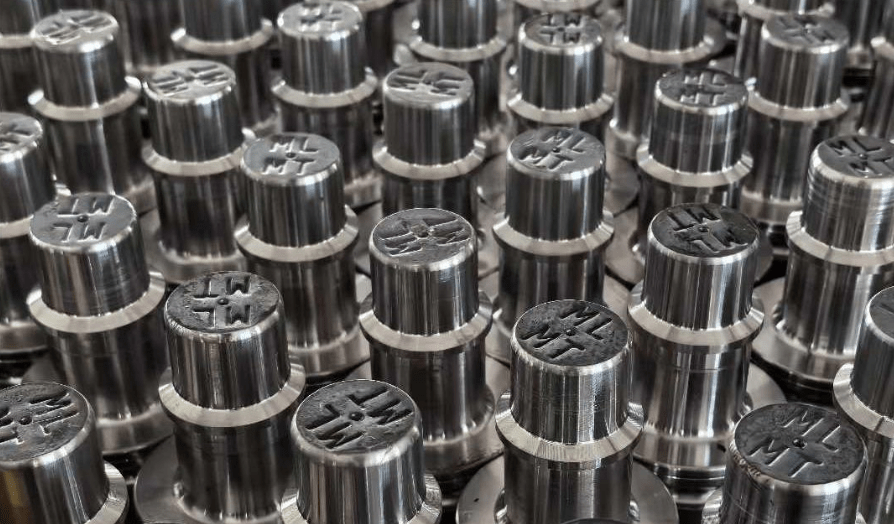

Корпус резца Melinmat
Корпус резца Melinmat изготовлен из стали 35CrMnSi. Благодаря точным режимам термообработки и вакуумной пайки твердость корпуса стабильно держится на уровне 40‑45 HRC при гарантированной ударной вязкости не менее 49 Дж/см². Данная технология идеально сбалансировала вязкость и конструкционную прочность. При нарушении режима термообработки возникает неравномерное распределение внутренних напряжений, при длительных повторяющихся ударах хвостовик легко изгибается или разрушается поперечно, при этом существенно снижается предел динамической нагрузки.
Прочность головки из твердого сплава и прочность паяльного соединения
Сплавы высокой плотности с повышенной прочностью на изгиб лучше сопротивляются сколам и разрушению. Дефекты сварки‑пайки устраняются за счет технологий высокотемпературной вакуумной пайки и градиентных припоев. При наличии зазоров или слабого паяльного шва возникает концентрация напряжений под нагрузкой, в результате головка сплава частично разрушается за пределами допустимой нагрузки и отрывается.
Общая конструктивная проработка

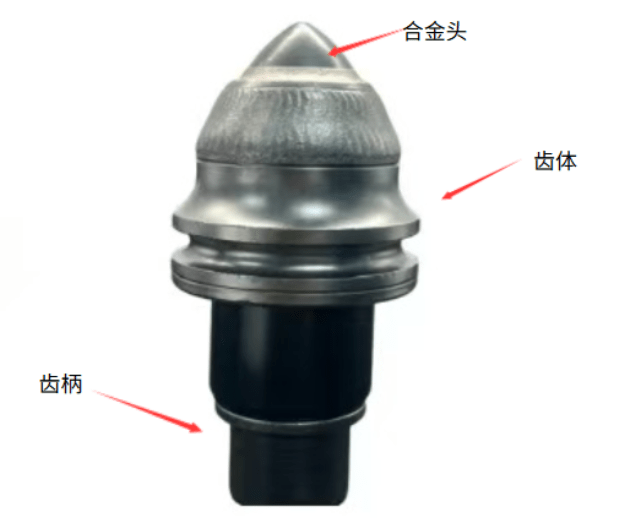

На фото показан резец для роторного бурения компании Melinmat
Переход головки твердого сплава выполнен по большой дуге с плавным сопряжением, что позволяет рассеивать мгновенные ударные нагрузки.
Форма и толщина стенки хвостовика резца должны соответствовать размерам зубодержателя и иметь рациональный градиент для равномерной передачи нагрузки.
Обтекаемая общая форма снижает дополнительные крутящие усилия и удерживает резец в безопасном диапазоне несущей способности.
Полевые условия: как грамотно подбирать резцы с учетом предельной несущей способности
Теоретические параметры необходимо соотносить с реальными условиями на объекте. При разных пластах, буровых установках и технологиях ведения бурения требования к предельной несущей способности резцов также различаются. Слепой подбор ускоряет выход изделий из строя.
Мягкие породы и грунтовые пласты имеют низкую твердость, слабые ударные воздействия, основной вид повреждений – износ, требования к несущей способности умеренные. Достаточно выбрать стандартную модель, главное – обеспечить высокую износостойкость.
Среднетвердые породы и смешанные пласты содержат гравий и твердые прослойки, часто возникают мгновенные удары. На первое место выходит динамическая предельная несущая способность, требуются модели с высокой прочностью корпуса и надежным паяльным соединением.
Твердые породы (≥ 120 МПа) – экстремальные условия с высоким сжатием, интенсивными ударами и крутящими нагрузками. Необходимо применять усиленные резцы из высококачественных материалов, с усиленной конструкцией и высокопрочными сплавами для предотвращения изломов, сколов и других отказов.
Кроме того, рабочие параметры – угол бурения, схема расположения резцов, частота вращения – также изменяют реальную нагрузку. Нерациональная эксплуатация может привести к приближению или превышению предела допустимой нагрузки.
Текущее обслуживание: поддержание предельной несущей способности резцов
Даже при использовании высоконагружаемых резцов неправильная эксплуатация и обслуживание приводят к падению характеристик. Необходимо регулярно контролировать износ зубодержателя и втулки резца: чрезмерный зазор порождает дополнительные крутящие нагрузки. Своевременно заменять резцы с микродеформациями и микротрещинами, чтобы избежать разрушения и роста концентрации напряжений. Поддерживать стабильность буровой системы установки, снижать вибрацию корпуса оборудования и ослаблять влияние переменных нагрузок.
Вывод

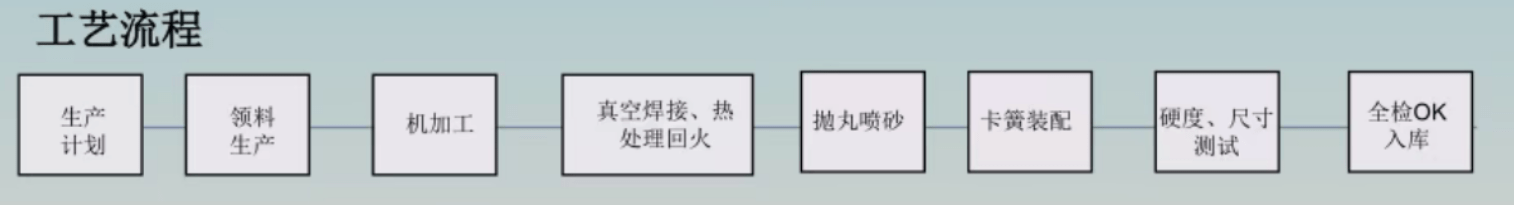

блок‑схема
Предельная несущая способность резца является ключевым техническим параметром на всех этапах: разработки изделия, производства, подбора и эксплуатации. Мы постоянно ориентируемся на требования условий работы. От подбора состава материалов, термообработки и конструктивного проектирования до точной пайки мы контролируем каждый показатель характеристик по всему технологическому циклу. Благодаря этому предельная несущая способность каждого отгружаемого резца точно соответствует разным сложным условиям роторного бурения, создавая надежную техническую базу для строительных проектов.
