Кольцевая канавка на хвостовике резца: опаснее, чем полный износ твердосплавной головки
Многие руководители горных и туннельных проектов при контроле на месте ориентируются на степень износа твердосплавной головки как критерий замены резцов, игнорируя незаметную кольцевую канавку на корпусе резца.
Этот след выглядит просто как потертость, но он сигнализирует о нарушении сопряжения между резцом и корпусом резца. Если продолжать эксплуатацию только потому, что резец «ещё вращается», то остановка из-за поломки резца обойдётся намного дороже стоимости одного резца.
I. Что такое кольцевая канавка?

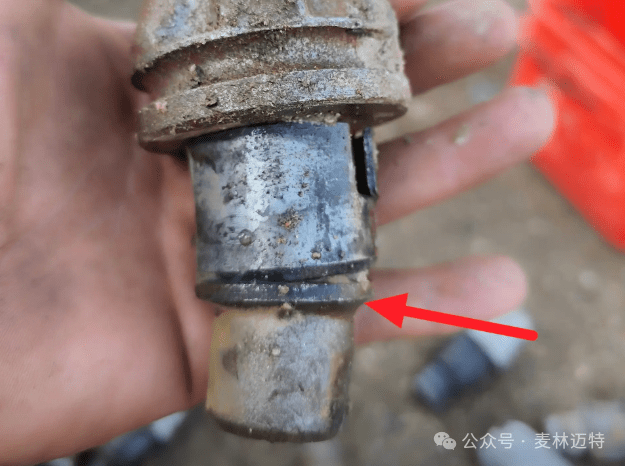

Это непрерывная или прерывистая круглая выемка на хвостовике резца в зоне сопряжения с корпусом. Она отличается от равномерного нормального износа твердосплавной головки и легко определяется визуально.
Проще говоря, это похоже на след от долгого давления тонкой проволоки на стальной стержень. След находится не на режущей части, а на хвостовике резца.
Наличие такой канавки означает, что резец постоянно колеблется и испытывает неравномерные нагрузки внутри корпуса.
II. Причины появления кольцевой канавки

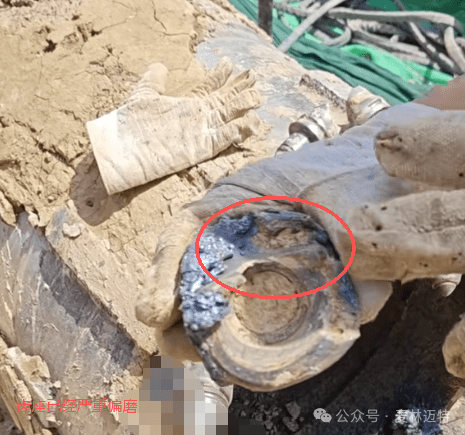

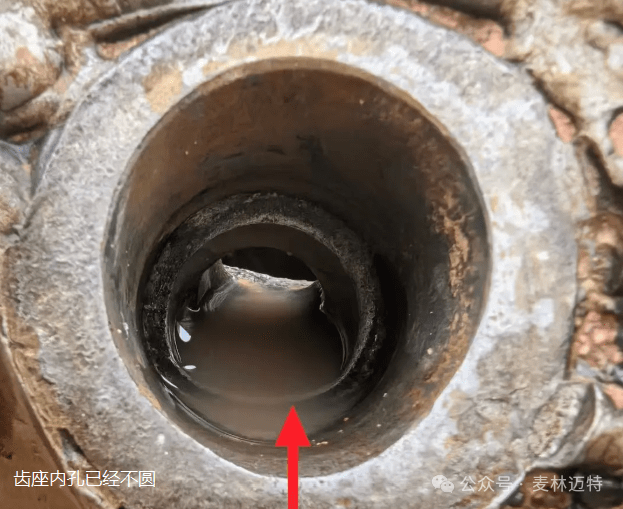

① Износ корпуса резца, увеличение зазора При длительной эксплуатации внутренняя поверхность корпуса изнашивается, зазор увеличивается. После установки резец плохо фиксируется, постоянно колеблется во время работы. Трение между корпусом и резцом постепенно вырабатывает кольцевую канавку.
② Неправильная установка резца Резец не зафиксирован до конца, стопорное кольцо вышло из строя. Под ударными нагрузками происходит постоянное микровращение, локальное повторное трение формирует канавку.
③ Ударные нагрузки + абразивное действие пыли Каменная пыль и песок попадают в зазор между резцом и корпусом, вызывая абразивный износ и ускоряя углубление канавки. В высокоабразивных породах этот процесс значительно ускоряется.
III. Скрытые риски кольцевой канавки
По сути, кольцевая канавка постепенно уменьшает рабочую толщину стенки хвостовика и ослабляет несущее сечение. Это приводит к следующим последствиям:
- Резко возрастает риск поломки резца В зоне канавки происходит концентрация напряжений, что легко вызывает усталостный излом.
- Возникают сопутствующие повреждения Отломившаяся часть резца остаётся в забое и может повредить режущий барабан и другие ключевые узлы оборудования, стоимость ремонта растёт многократно.
- Потери из-за незапланированных остановок Один резец стоит несколько сотен единиц валюты, а убытки от внеплановой остановки могут составить десятки тысяч и больше.
IV. Рекомендации для управления проектом
✅ Ввести стандарт визуального контроля резцов Включить проверку на наличие кольцевых канавок в регулярный осмотр. Резцы с выраженной канавкой помечать и заменять при первой возможности, не дожидаясь поломки.
✅ Проверять резец и корпус как сопряжённую пару При замене резца одновременно осматривать износ и деформацию соответствующего корпуса. Если зазор в корпусе превышает норму, замена только резца не решит проблему, расход комплектующих будет расти.
✅ Соблюдать регламент сборки Обеспечивать правильную установку стопорного кольца резца, контролировать монтажные зазоры, предотвращать преждевременный неравномерный износ из-за неправильной сборки.
✅ Учащать периодичность осмотров в высокоабразивных породах В условиях большого количества каменной пыли и сильных ударов срок службы резцов сокращается. Рекомендуется сократить интервал проверок и заранее планировать замену.
Количественный критерий: когда глубина канавки достигает 1/3 толщины стенки хвостовика, или ширина канавки визуально превышает 5 мм — риск поломки резца растёт экспоненциально, резец нужно немедленно заменить.
Итог
Кольцевая канавка — это не обычный износ, а предупреждающий сигнал о нарушении сопряжения резца с корпусом. Для руководителей проектов регулярный визуальный контроль, прогнозирование отказов и своевременная замена резцов экономически выгоднее экстренного ремонта после аварийной остановки.
(Отказ от ответственности: рекомендации статьи составлены по общим условиям работ. Конкретные нормы замены следует определять с учётом инструкции производителя оборудования и реальных геологических условий на объекте.)
